乾燥炉＋テント型塗装ブース
導入経緯
既設の塗装ブースと乾燥炉を持っているお客様でしたが、製品の大きさや用途に合わせられるように設備を変更したいというご要望でした。
施工前
施工中 解体

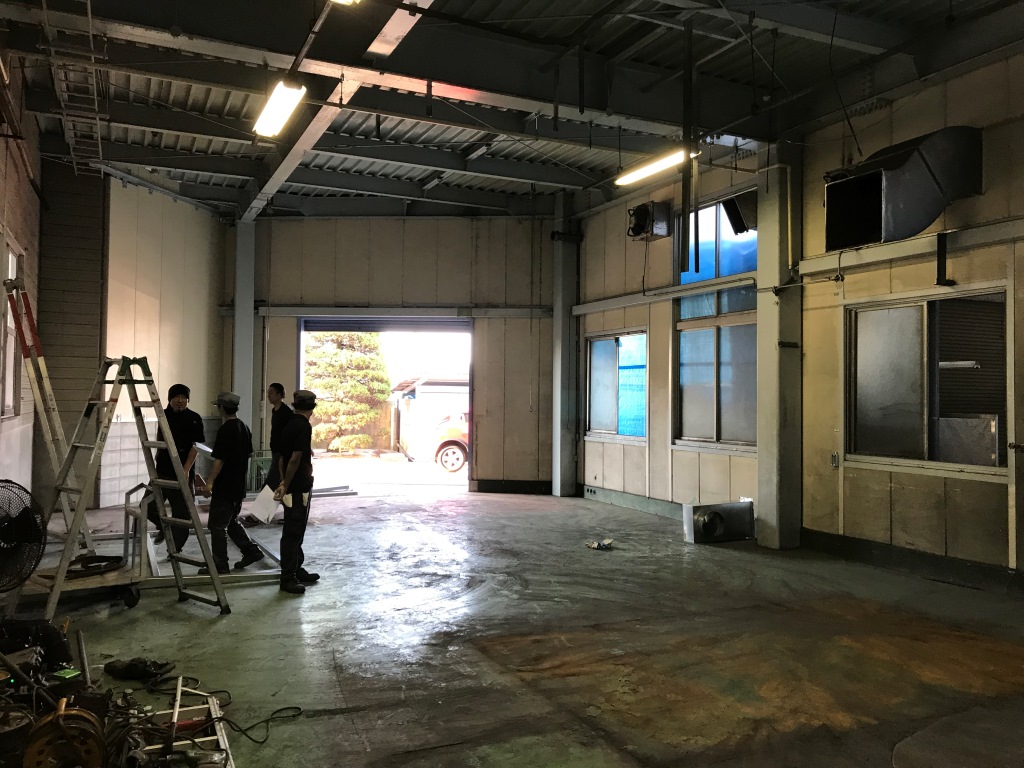

施工中 解体完了
完成 塗装ブース
完成 乾燥炉
完成 全体
方 式：囲い式塗装ブース 【 乾式 】
サイズ：W2.5m × H2.0m × L2.0m
測定値：測定値 0.6m/s で法令 0.4m/s をクリア ※ フード開口面で 0.4m/s 以上
成果
既存の設備は撤去し、新しく塗装ブースと乾燥炉を設置しました。
設備をコンパクトにまとめ、空いたスペースも有効利用することができるようになりました。
排気ダクトは既存のものを再利用したので、コストも抑えることができました。
施工日数4 日
